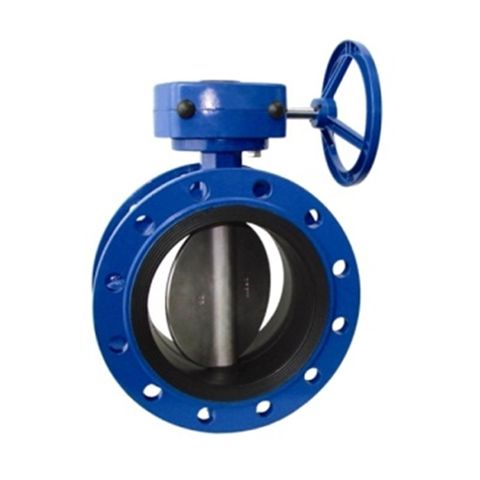

Van Bướm Inox Mặt Bích TOZEN

Thương hiệu: Tozen-Nhật Bản

Còn Hàng

Liên Hệ

Thương hiệu: TOZEN
Xuất xứ: Nhật Bản
Ứng dụng: Trong các nhà máy chế biến hóa chất,nhà máy điện, nhà máy lọc dầu, đóng tàu, nhà máy giấy và bột giấy và các ứng dụng HVAC,vv…

Van bướm inox TOZEN nối mặt bích

Van bướm inox (Butterfly valve) là dòng van phổ biến nhất trên thị trường hiện nay. Người ta đặt tên chúng theo cấu tạo hình dáng của cánh van. Là loại van bướm có kiểu kết nối với các chi tiết đường ống nước bằng mặt bích.

Đĩa van có thể xoay chuyển một góc 90° trong chu vi. Tỷ lệ dòng chảy được điều chỉnh theo sự thay đổi bởi góc được tạo ra giữa đĩa van và cửa van. Chức năng của van bướm inox mặt bích là để đóng mở và điều tiết dòng chảy trong hệ thống.

Đặc biệt, chúng được áp dụng nhiều cho các hệ thống xử lý nước thải.

Van được sản xuất từ nhiều vật liệu khác nhau. Với van bướm inox chúng chủ yếu là inox 304, 316 hoặc inox 201. Trong đó inox 304 vẫn là loại phổ biến và được sử dụng nhiều nhất.

Kích cỡ của thiết bị này rất đa dạng, từ DN50 – DN1200

Van bướm mặt bích inox Tozen theo tiêu chuẩn JIS, ANSI, BS, DIN, vv…

Đường kính van mặt bích: 50mm đến 350mm (2 “đến 14”)

Ngoài ra, van cũng có nhiều dạng vận hành khác nhau. Chúng ta có thể tìm thấy loại van cơ hoặc dạng điều khiển điện, khí nén.

Nguyên lý hoạt động cửa van bướm nối 2 mặt bích

Đây là loại van có cửa là một tấm kim loại, có thể xoay một góc 90 độ. Tỷ lệ dòng chảy đạt mức tối đa khi cửa van nằm song song với đường ống. Van cánh bướm cũng thuộc loại đóng mở nhanh.

  • Khi ở vị trí mở thì độ cản trở dòng chảy của cửa van là nhỏ nhất, do đó sự tạo xoáy và sụt áp khi dòng chảy đi qua van là rất nhỏ.
  • Khi van bướm chỉ được mở một phần thì dòng chảy được phân chia đồng đều qua cửa van và vòng làm kín. Do đó van bướm cũng có thể được dùng cho quá trình điều tiết dòng chảy.
  • Khi van bướm ở vị trí điều tiết thì phải chốt nó lại tại vị trí đó vì áp suất của dòng chảy có xu hướng đưa cửa van về vị trí đóng hay mở hoàn toàn.

Áp suất làm việc: 16 bar cho thân bằng Gang đúc, 25 bar cho thân bằng Gang dẻo

Nhiệt độ làm việc: Van Tozen hoạt động từ 0°C đến 90°C (EPDM) – 0°C đến 70°C (NBR)

Chiều dài tổng thể theo tiêu chuẩn ISO 5752 loạt 20. Thiết bị truyền động gắn mặt bích theo tiêu chuẩn ISO 5211.

              Van Bướm Inox Mặt Bích TOZEN



Ứng dụng van bướm inox mặt bích TOZEN

Sở hữu nhiều ưu điểm cho nên van bướm inox được ứng dụng cho nhiều hệ thống. Một số ứng dụng có thể tìm thấy van bướm như:

  • Trong các nhà máy chế biến hóa chất, nhà máy điện, nhà máy lọc dầu, đóng tàu.
  • Các nhà máy giấy và bột giấy và các ứng dụng HVAC, vv…
  • Rất thích hợp cho cả mục đích cô lập và kiểm soát.
  • Thiết kế nhỏ gọn giảm cài đặt, lưu trữ và vận chuyển.
  • Chúng có thể được lắp đặt tại bất kỳ vị trí được chọn.
  • Đĩa van được gắn trực tiếp vào trục và thiết kế thủy động lực giảm thiểu mất áp suất.
  • Dòng chảy trong hai chiều tối ưu đạt được trong phạm vi hoạt động từ 15° đến 70° mở.

Cấu tạo van bướm inox mặt bích:

  • Thân van bướm: Gang đúc,Gang dẻo
  • Đĩa van bướm: Gang dẻo, Inox 304, Inox 316
  • Vòng Đệm: EPDM, PTFE, NBR
  • Trục van bướm: Inox 316
  • Tập Đoàn TOZEN Nhật Bản được thành lập vào 03 tháng 8 năm 1972 chuyên nghiên cứu, phát triển và sản xuất các dòng sản phẩm như: hệ thống chống rung, khớp nối chống rung cho tất cả các đường ống và van… Một số trong đó được ứng dụng trong các công trình xây dựng dân dụng hoặc nhà máy.
  • Công Ty TNHH TM&DV NGUỒN SÁNG VIỆT là nhà phân phối chính hãng các dòng sản phẩm TOZEN như: Van chống rung, van một chiều, van cổng, van bướm, khớp nối cao su chống rung, lò xo chống rung, các hệ thống chống rung.
  • Nếu quý Công ty cần bất cứ thông tin gì về sản phẩm, xin vui lòng liên hệ ngay với chúng tôi. Chúng tôi sẽ đáp ứng yêu cầu của Quý công ty trong thời gian nhanh nhất.
